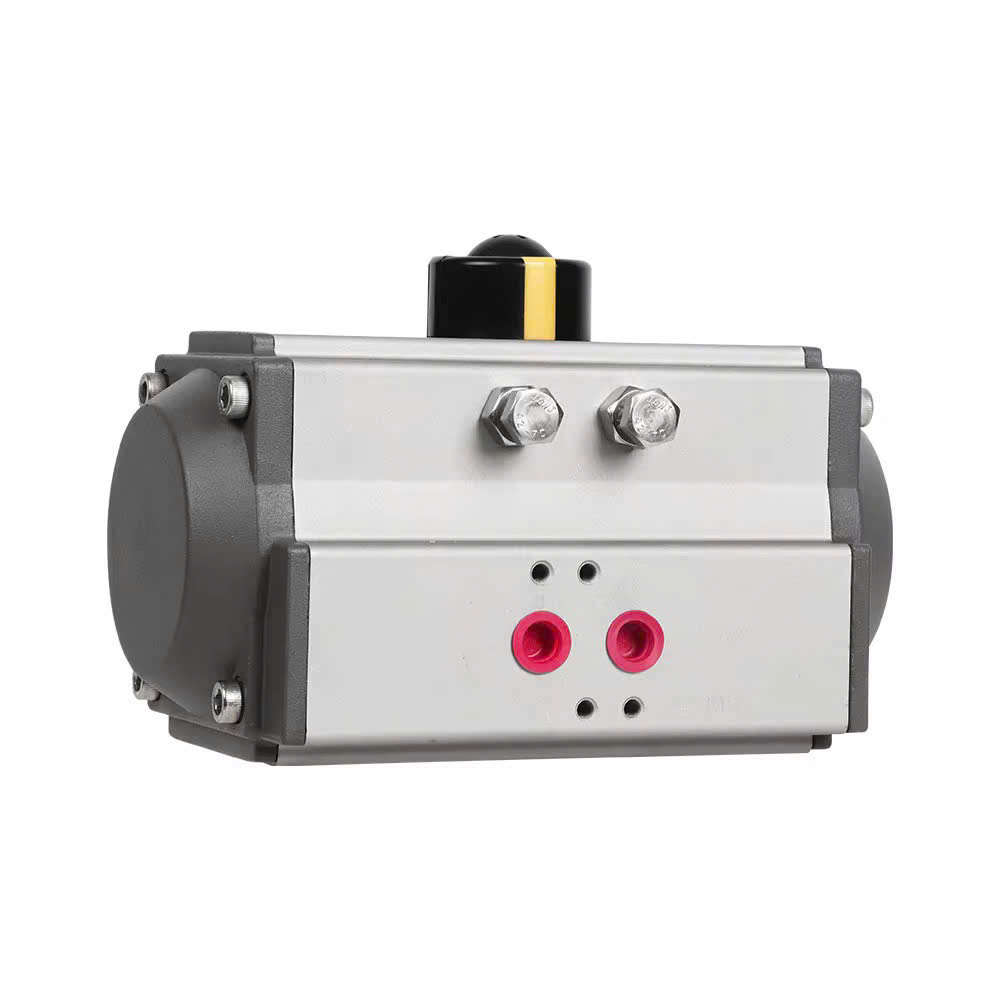

ĐẦU KHÍ NÉN DOUBLE ACTING AT240
Thông số kỹ thuật của đầu khí nén AT
Tên sản phẩm: Đầu khí nén AT
Kích thước: Từ AT32, AT40, AT50, AT63, AT75, AT88, AT90, AT100, AT105, AT115, AT125, AT145, AT160, AT190, AT240
Áp suất hoạt động: Từ 0.3 ~ 0.8 Mpa
Nhiệt độ hoạt động: Từ -20 ~ 80 độ C
Kiểu tác động: Tác động kép, Đơn
Chất liệu: Nhôm
Sử dụng cho: Khí nén
Xuất xứ: Trung quốc, hàn quốc, malaysia, đài loan, nhật bản,
Tình trạng: Mới 100%
Trong bối cảnh cuộc cách mạng công nghiệp 4.0 đang diễn ra mạnh mẽ, tự động hóa là chìa khóa then chốt để doanh nghiệp nâng cao năng suất và tối ưu chi phí. Trái tim của hầu hết các hệ thống đường ống, van công nghiệp hiện đại chính là Đầu khí nén Double Acting AT240. Đây không chỉ là một bộ phận chấp hành, mà còn là "cánh tay nối dài" hoàn hảo cho các loại van bi, van bướm, giúp điều khiển dòng chảy một cách chính xác và an toàn.
Nếu bạn đang tìm kiếm một sản phẩm chất lượng cao, độ bền vượt trội và hiệu suất ổn định, cái tên Vankimphat.com chắc chắn sẽ là điểm đến lý tưởng. Trong bài viết này, chúng tôi sẽ giải mã mọi khía cạnh kỹ thuật của dòng đầu khí nén AT240 Double Action – từ cấu tạo, nguyên lý hoạt động, bảng tra lực, ưu nhược điểm cho đến hướng dẫn lắp đặt và bảo trì chi tiết.
Trước khi đi sâu vào model AT240, chúng ta cần hiểu rõ khái niệm Double Acting (Tác động kép). Đây là loại đầu khí nén sử dụng khí nén để thực hiện cả hai hành trình: đóng và mở. Khác với đầu khí nén Spring Return (lò xo hồi vị) chỉ dùng khí cho một chiều và lò xo cho chiều ngược lại, đầu tác động kép có lực vặn mạnh mẽ và đồng đều ở cả hai hướng.
Đối với model AT240, con số "240" thường chỉ kích thước khung (frame size) hoặc mô-men xoắn danh nghĩa của thiết bị. Đây là dòng sản phẩm thuộc thế hệ bánh răng thanh răng (rack and pinion) được ưa chuộng nhất trên thị trường hiện nay nhờ thiết kế nhỏ gọn nhưng công suất cực lớn .
Vankimphat.com tự hào là đơn vị cung cấp hàng đầu các giải pháp van công nghiệp và thiết bị tự động hóa. Sản phẩm đầu khí nén AT240 tại Vankimphat được nhập khẩu chính hãng, đáp ứng đầy đủ các tiêu chuẩn khắt khe nhất như ISO 5211, DIN 3337, VDI/VDE 3845 và NAMUR .
Khi mua hàng tại Vankimphat, khách hàng không chỉ nhận được sản phẩm chất lượng mà còn được hưởng chế độ bảo hành uy tín, tư vấn kỹ thuật chuyên sâu và giá cả cạnh tranh nhất thị trường.
Sở dĩ Đầu khí nén Double Acting AT240 có độ bền cao là nhờ vào cấu trúc cơ khí đơn giản nhưng cực kỳ hiệu quả. Vật liệu chế tạo chủ yếu là hợp kim nhôm cao cấp, được xử lý bề mặt bằng công nghệ Hard Anodizing (dương cực hóa cứng) giúp chống ăn mòn và giảm ma sát .
Các bộ phận chính bao gồm:
Thân xi lanh (Body): Được làm từ nhôm đúc ép khuôn, bên trong được gia công nhẵn và mạ cứng, đảm bảo độ kín khít và tuổi thọ cao.
Piston (Pít tông): Hai piston đối xứng, được thiết kế dạng bánh răng thanh răng (rack) ăn khớp trực tiếp với trục trung tâm.

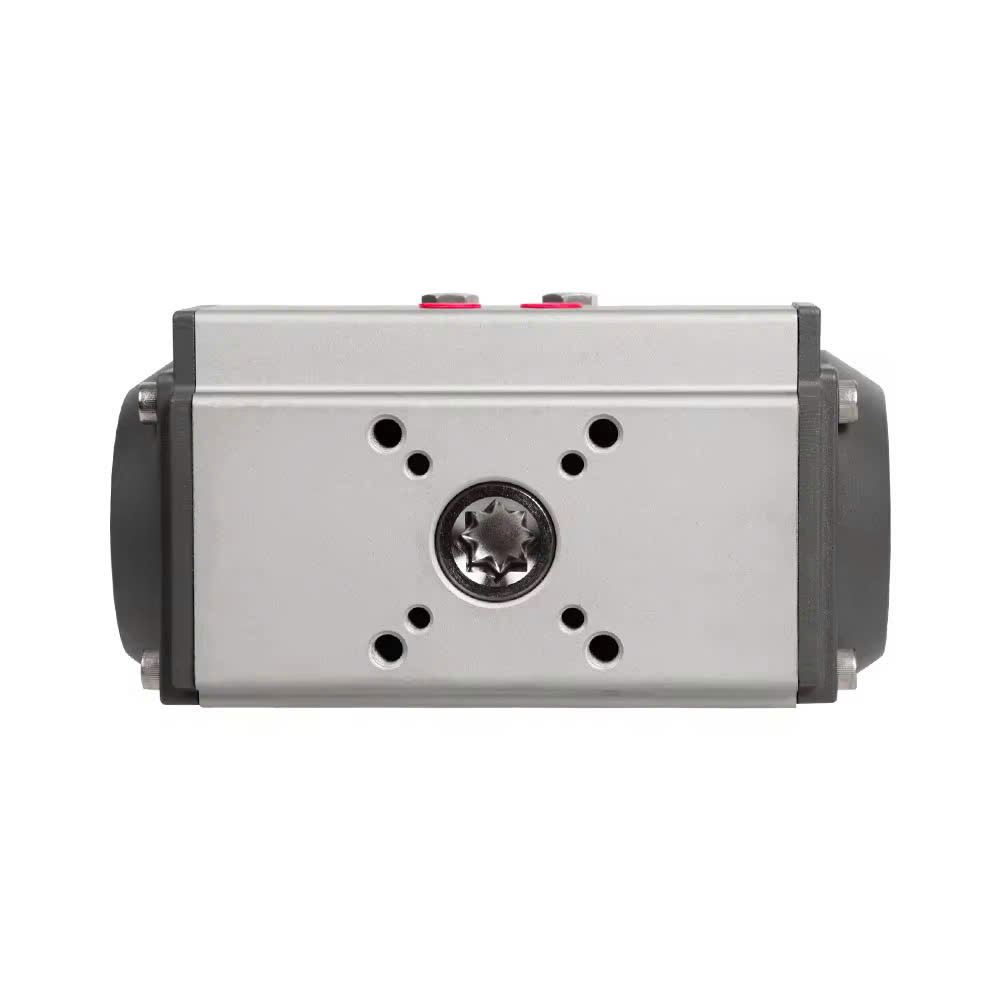

Trục trung tâm (Pinion): Được chế tạo từ thép hợp kim hoặc nhôm đặc biệt, chịu lực cắt lớn. Phần đầu trục được gia công chính xác theo tiêu chuẩn ISO 5211 để kết nối trực tiếp với van .
Bộ làm kín (Seal): Sử dụng gioăng cao su cấp độ bền cao (chịu nhiệt, chịu dầu mỡ), thường là loại NBR hoặc FKM/Viton tùy theo môi trường làm việc.

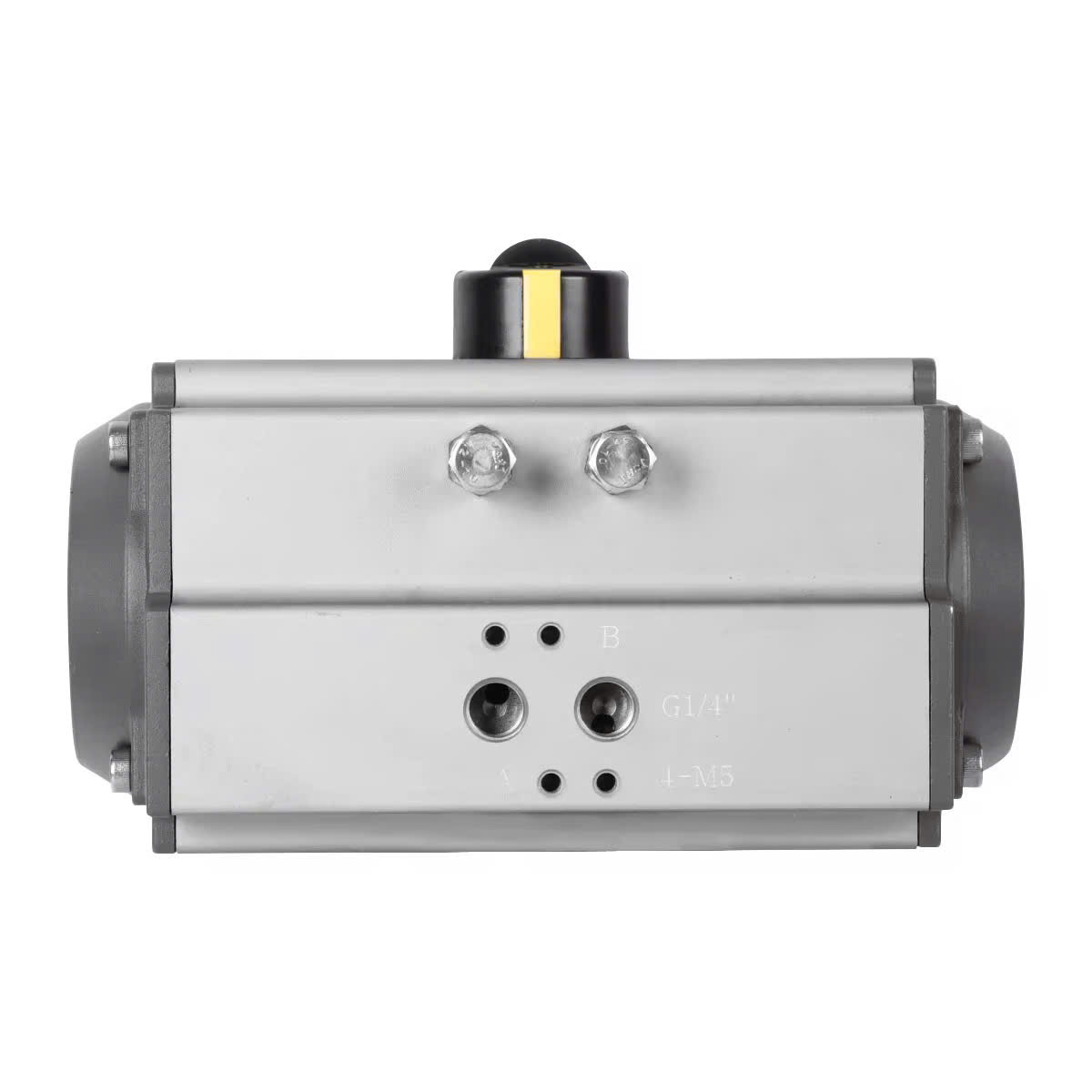

Hiểu đơn giản, Đầu khí nén Double Acting AT240 hoạt động dựa trên sự chênh lệch áp suất ở hai cửa khí A và B.
Hành trình mở van (chiều thuận): Khí nén được cấp vào cửa A (thường nằm ở giữa thân). Áp lực khí đẩy hai piston chuyển động ra phía hai đầu xi lanh. Chuyển động thẳng này của thanh răng (piston) được truyền qua bánh răng (pinion), làm trục trung tâm quay theo chiều Counter-Clockwise (CCW - Ngược chiều kim đồng hồ), tương ứng với việc mở van .
Hành trình đóng van (chiều nghịch): Khí nén được cấp vào cửa B (hai bên đầu xi lanh). Khí nén sẽ đẩy hai piston từ hai đầu ép vào phía trung tâm. Chuyển động thanh răng làm trục trung tâm quay theo chiều Clockwise (CW - Cùng chiều kim đồng hồ), đóng van lại .
Ưu điểm nổi bật: Không có lò xo nên lực đóng/mở hoàn toàn phụ thuộc vào áp suất khí và diện tích bề mặt piston, mang lại lực vặn rất lớn, lên đến hàng nghìn Nm .
Khi tra cứu Catalog đầu khí nén AT240 trên Vankimphat.com, bạn cần đặc biệt lưu ý đến Mô-men xoắn đầu ra (Torque). Đây là yếu tố quyết định việc lựa chọn đầu khí nén có phù hợp với van của bạn hay không.
Theo tiêu chuẩn kỹ thuật từ các nhà sản xuất công nghiệp, dòng AT240 nằm trong phân khúc lực vặn trung bình - lớn. Dưới đây là bảng tham khảo lực vặn cho các dòng AT (Lưu ý: thông số cụ thể cho AT240 cần xác nhận từ Vankimphat nhưng thường nằm trong khoảng của các dòng AT200 ~ AT270).
Tham khảo thông số các dòng liền kề:
| Model | Áp suất 0.4 Mpa | Áp suất 0.5 Mpa | Áp suất 0.6 Mpa | Áp suất 0.7 Mpa |
|---|---|---|---|---|
| AT200 | 900 Nm | 1125 Nm | 1350 Nm | 1575 Nm |
| AT240 (Dự kiến) | ~1500 Nm | ~1900 Nm | ~2300 Nm | ~2700 Nm |
| AT270 | 2086 Nm | 2608 Nm | 3130 Nm | 3651 Nm |
Nguồn tham khảo:
Để vận hành hệ thống nén khí hiệu quả, bạn cần biết lượng khí tiêu thụ của đầu AT240 cho mỗi lần đóng/mở. Dữ liệu này được đo bằng lít/chu kỳ (L/cycle). Với các dòng AT lớn, thể tích này khá đáng kể, đòi hỏi máy nén khí phải có lưu lượng đủ lớn.
Nhiệt độ tiêu chuẩn: -20°C đến +80°C (sử dụng gioăng NBR).
Nhiệt độ cao: -20°C đến +150°C (sử dụng gioăng FKM/Viton - tùy chọn).
Áp suất khí vận hành: Tối thiểu 2.5 bar, tối đa 8 bar .
Với lực vặn "khủng" và độ bền bỉ, Đầu khí nén Double Acting AT240 thường được ứng dụng trong các ngành công nghiệp nặng và quy mô lớn, nơi mà các dòng van nhỏ không thể đáp ứng.

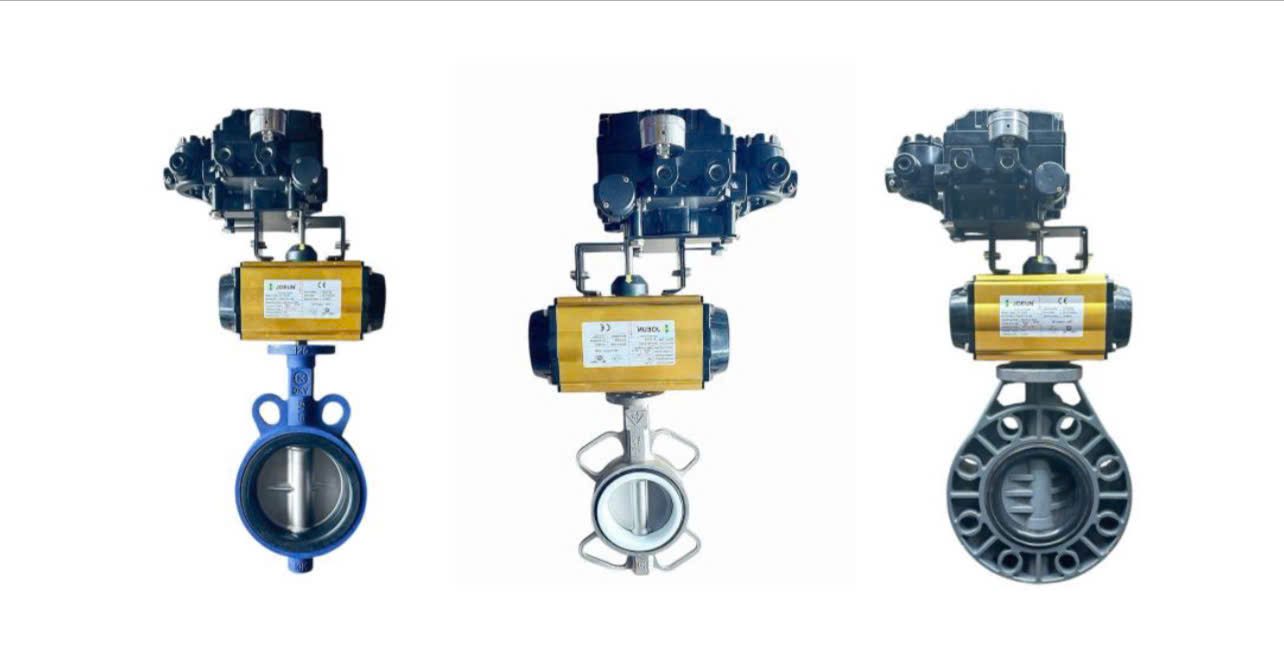

Trong các nhà máy nước, van bướm cỡ lớn (DN200 đến DN500) yêu cầu mô-men xoắn cao. AT240 là lựa chọn hoàn hảo để điều khiển các van này, đảm bảo đóng mở êm ái, chống sốc áp lực đường ống.

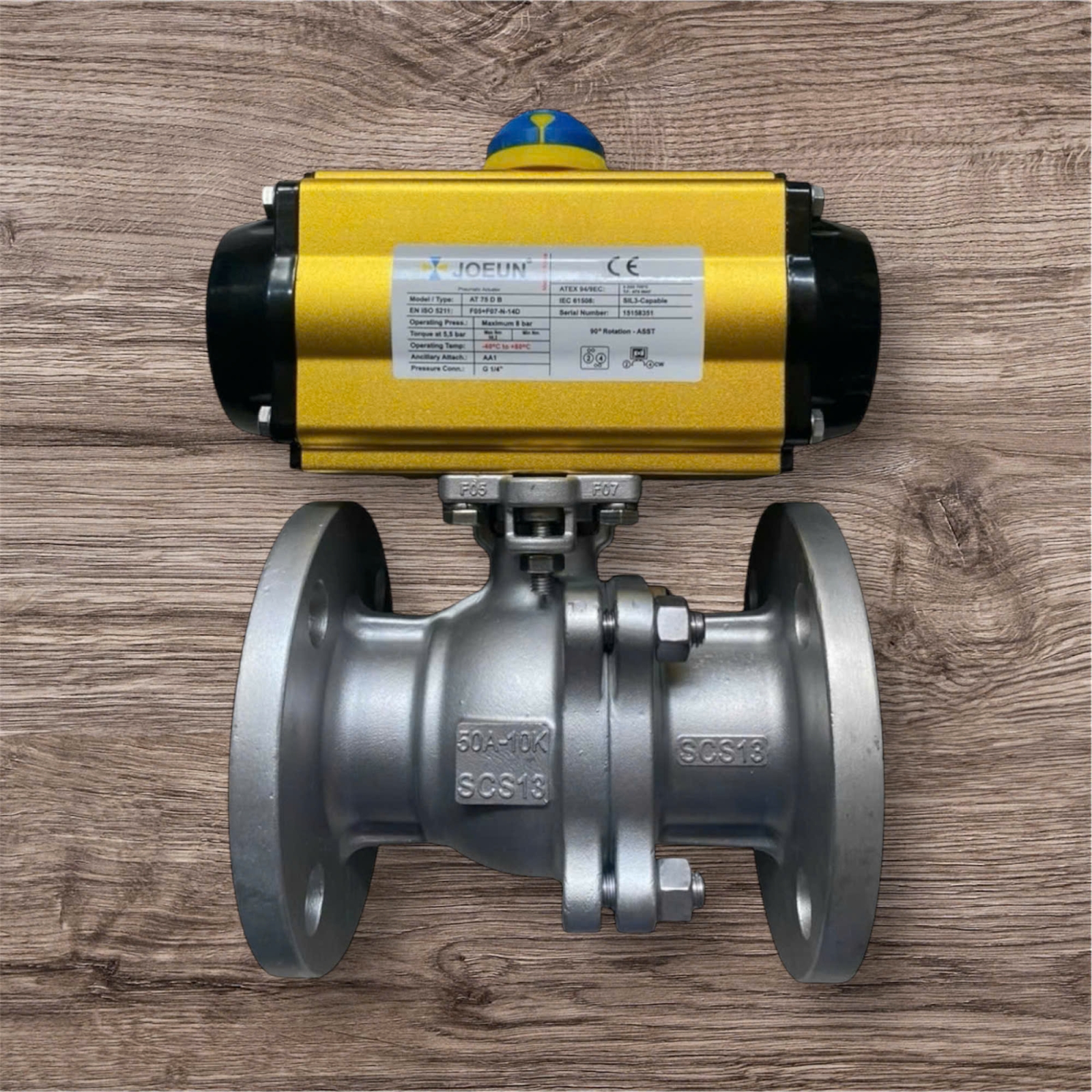

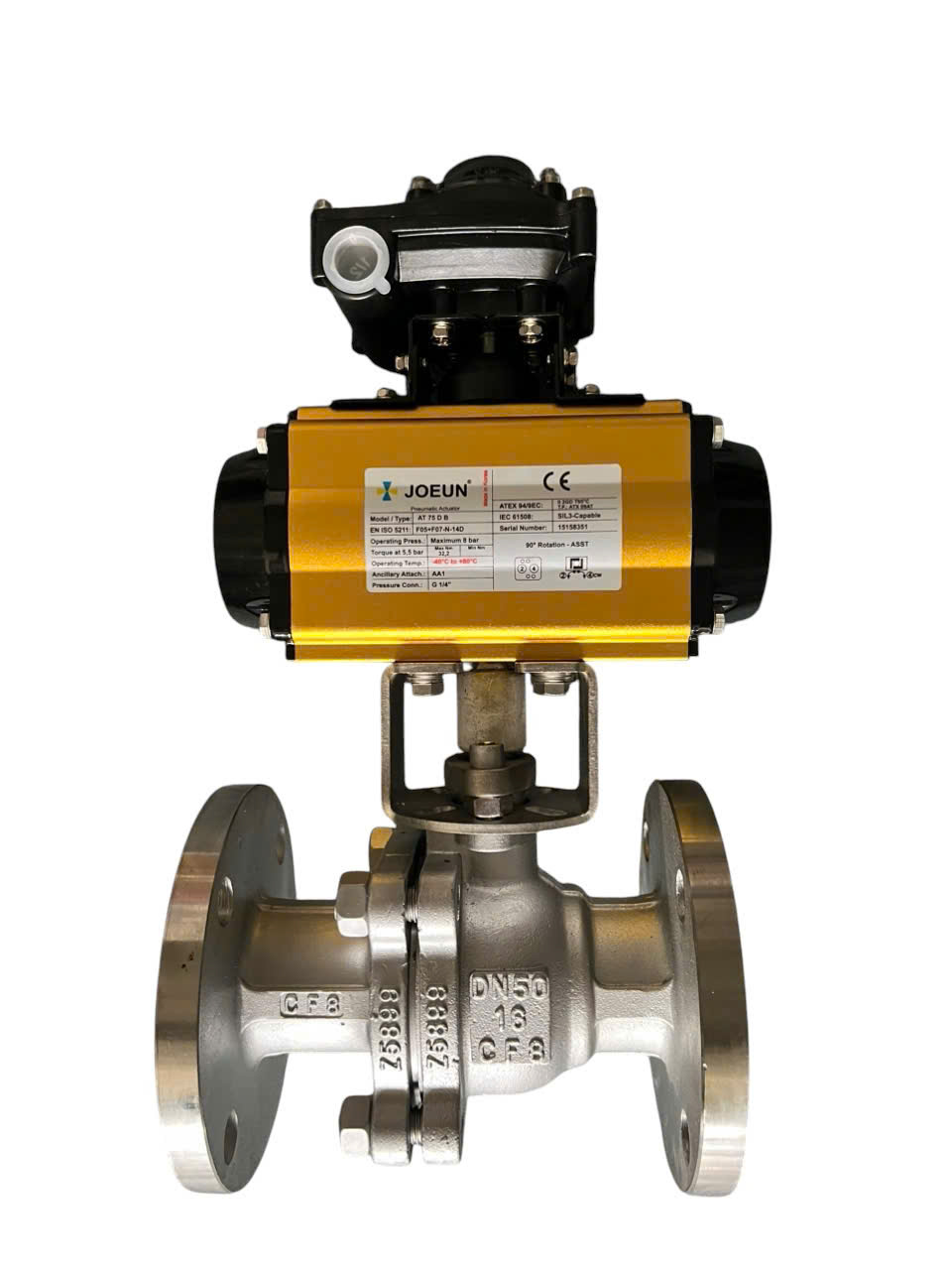

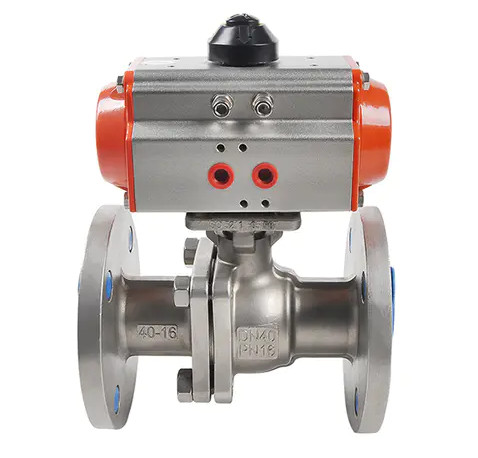

Môi trường dễ cháy nổ yêu cầu giải pháp vận hành an toàn. Đầu khí nén (pneumatic) không phát sinh tia lửa điện như motor điện. AT240 được sử dụng để điều khiển van bi (ball valve) trong các hệ thống dẫn dầu, gas, hóa chất ăn mòn .
Trong các nhà máy nhiệt điện, hệ thống tro xỉ, khói bụi rất khắc nghiệt. Đầu khí nén AT240 với vỏ nhôm được sơn tĩnh điện chống bụi bẩn, hoạt động ổn định dù ở nhiệt độ cao gần lò hơi.
Một trong những câu hỏi phổ biến nhất khi mua Đầu khí nén AT240 tại Vankimphat là: "Tôi nên chọn loại Double Acting (DA) hay Single Acting (SR – Spring Return)?"
| Đặc điểm | Double Acting (DA) | Spring Return (SR) |
|---|---|---|
| Cơ chế | Khí nén điều khiển cả 2 chiều | Khí mở, lò xo đóng (Fail Close) hoặc ngược lại |
| Lực vặn | Lớn, ổn định trong suốt hành trình | Giảm dần ở cuối hành trình do lực lò xo căng ra |
| An toàn mất khí | Dừng tại vị trí hiện tại (không tự động đóng/mở) | Tự động về vị trí an toàn (Fail Safe) |
| Giá thành | Thấp hơn (do không có bộ lò xo phức tạp) | Cao hơn (do chi phí lò xo) |
| Kích thước | Nhỏ gọn hơn với cùng lực vặn | Lớn hơn để chứa lò xo |
Lời khuyên từ chuyên gia Vankimphat:
Chọn Double Acting khi hệ thống khí nén của bạn rất ổn định, ít mất nguồn, và cần lực vặn rất lớn để kẹp chặt van, hoặc ngân sách hạn hẹp.
Chọn Spring Return khi yêu cầu an toàn được đặt lên hàng đầu (ví dụ: bồn chứa hóa chất, van xả khẩn cấp), đảm bảo van tự động đóng/mở khi hết khí.
Để đảm bảo Đầu khí nén Double Acting AT240 đạt tuổi thọ lên đến 1 triệu chu kỳ , việc lắp đặt và bảo trì đúng cách là vô cùng quan trọng.
Nhờ chuẩn kết nối ISO 5211, việc lắp đặt cực kỳ đơn giản:
Căn chỉnh: Đảm bảo mặt bích kết nối giữa đầu AT240 và van công nghiệp (van bi, van bướm) khớp hoàn toàn với tiêu chuẩn F05, F07, F10, F12...
Chuốt (Coupling): Lắp chuốt hình vuông hoặc hình chữ nhật vào đúng vị trí của trục van.
Siết bulong: Sử dụng bu lông cường độ cao, siết đúng lực (torque) theo hình chéo để tránh lệch tâm, gây kẹt piston.

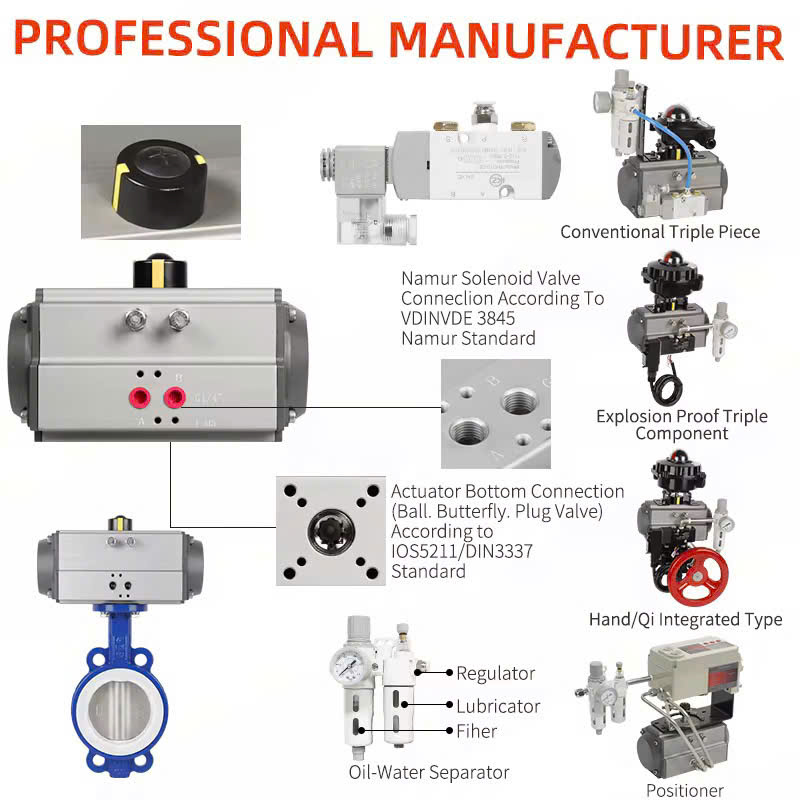

Đầu AT240 được trang bị các lỗ ren theo chuẩn NAMUR, giúp lắp đặt trực tiếp van đảo chiều (solenoid valve) 5/2 hoặc 5/3 mà không cần ống dẫn rườm rà . Đường kính ống dẫn khí nên đạt tiêu chuẩn (thường là 1/4" hoặc 1/2" tùy kích cỡ AT240) để đảm bảo lưu lượng.
Double Acting có ưu điểm là hầu như không cần bảo trì (maintenance-free) nếu khí nén sạch và khô. Tuy nhiên, hãy lưu ý:
Kiểm tra rò rỉ: Dùng bọt xà phòng kiểm tra các mối nối, cửa khí, thân van định kỳ 6 tháng/lần.
Bộ lọc khí (FRL): Phải lắp bộ lọc - điều áp - tra dầu trước đầu AT240. Nếu tra dầu, hãy dùng loại dầu không ăn mòn gioăng phớt (ISO VG 32).
Vòng bi: Với môi trường ẩm ướt, có thể bổ sung mỡ bò qua van bôi trơn (grease fitting) trên thân nếu có.
Giá của Đầu khí nén Double Acting AT240 phụ thuộc vào nhiều yếu tố: thương hiệu (Festo, SMC, A-T Controls, hoặc hàng chất lượng cao nội địa Trung Quốc), vật liệu (nhôm thường hay nhôm chống cháy nổ ATEX), và phụ kiện đi kèm (bộ giới hạn hành trình, van điện từ...).
Hiện tại, Vankimphat.com đang phân phối trực tiếp dòng AT240 chính hãng với mức giá cạnh tranh nhất thị trường.
Cam kết: Hàng mới 100%, CO/CQ đầy đủ.
Bảo hành: Lên đến 18 tháng hoặc 500.000 chu kỳ.
Hỗ trợ: Miễn phí tư vấn kỹ thuật đi kèm, hỗ trợ lắp ráp tại xưởng cho các hệ thống van phức hợp.
Liên hệ ngay để nhận báo giá chi tiết và tư vấn giải pháp tối ưu cho hệ thống của bạn.
Q1: Làm sao để phân biệt Đầu khí nén AT240 Double Acting và Spring Return?
Trả lời: Nhìn vào thân van. Nếu có 2 cửa khí (Port A và Port B) và không có cụm lò xo nổi lên ở hai đầu thân thì là Double Acting. Nếu thấy hai đầu thân dài ra hoặc có bulong dài để nén lò xo bên trong thì là Spring Return.
Q2: Tôi có thể dùng AT240 cho van bướm tay được không?
Trả lời: Có, nhưng bạn cần tháo bỏ tay quay và lắp chuốt kết nối. Tuy nhiên, phải đảm bảo van bướm của bạn có mặt bích kết nối chuẩn ISO 5211. Nếu không, cần có giá đỡ (bracket) chuyển tiếp do Vankimphat cung cấp.
Q3: Đầu khí nén AT240 có bị rò rỉ khí không?
Trả lời: Ở trạng thái mới, hầu như không có rò rỉ. Sau thời gian dài sử dụng, rò rỉ có thể xảy ra ở gioăng làm kín trục (output shaft). Lúc này, bạn có thể mua bộ phớt làm kín (service kit) tại Vankimphat để thay thế, chi phí rất rẻ so với mua đầu mới.
Q4: Nhiệt độ làm việc tối đa của AT240 là bao nhiêu?
Trả lời: Tiêu chuẩn là -20°C đến 80°C. Nếu bạn cần dùng trong môi trường lên đến 150°C (ví dụ đường ống hơi nóng), vui lòng yêu cầu báo giá phiên bản High Temp (FKM Seal) .
Q5: Van điện từ (solenoid valve) nào phù hợp với AT240?
Trả lời: Với kích cỡ AT240, bạn nên dùng van điện từ có cửa ren 1/4" hoặc 3/8", lưu lượng Cv > 1.0. Nên dùng van điện từ dạng 5/2 (5 cửa 2 vị trí) đơn điện hoặc lưỡng ổn. Vankimphat có bán các loại van điện từ Namur chuẩn, lắp vừa trực tiếp lên cổ AT240.
Đầu khí nén Double Acting AT240 là giải pháp tối ưu cho các hệ thống van công nghiệp cỡ vừa và lớn, đòi hỏi lực vặn cao, hoạt động liên tục và độ bền vượt trội. Với thiết kế bánh răng thanh răng thông minh, khả năng đáp ứng tần suất cao và dễ dàng tích hợp phụ kiện, sản phẩm đang ngày càng khẳng định vị thế không thể thay thế trong các nhà máy sản xuất hiện đại.
Đừng chần chừ, hãy đến với Vankimphat.com để được sở hữu dòng sản phẩm AT240 chính hãng với chất lượng hoàn hảo và giá thành tốt nhất.
