ĐẦU KHÍ NÉN DOUBLE ACTING AT190
Thông số kỹ thuật của đầu khí nén AT
Tên sản phẩm: Đầu khí nén AT
Kích thước: Từ AT32, AT40, AT50, AT63, AT75, AT88, AT90, AT100, AT105, AT115, AT125, AT145, AT160, AT190, AT240
Áp suất hoạt động: Từ 0.3 ~ 0.8 Mpa
Nhiệt độ hoạt động: Từ -20 ~ 80 độ C
Kiểu tác động: Tác động kép, Đơn
Chất liệu: Nhôm
Sử dụng cho: Khí nén
Xuất xứ: Trung quốc, hàn quốc, malaysia, đài loan, nhật bản,
Tình trạng: Mới 100%
Trong thời đại công nghiệp 4.0, tự động hóa là chìa khóa then chốt để tối ưu năng suất và giảm thiểu nhân công. Trong các nhà máy xử lý chất lỏng, từ dầu khí, hóa chất đến thực phẩm và dược phẩm, không thể không nhắc đến sự kết hợp hoàn hảo giữa van công nghiệp và bộ truyền động (actuator). Nếu van là "cánh cổng" điều tiết dòng chảy, thì đầu khí nén chính là "cánh tay robot" điều khiển cánh cổng đó một cách chính xác đến từng milimet.
Hôm nay, chúng tôi xin giới thiệu đến quý khách hàng "ngôi sao sáng" trong dòng sản phẩm điều khiển khí nén: Đầu khí nén Double Acting AT190. Đây là thiết bị thuộc dòng AT series, nổi tiếng với thiết kế rack-pinion (thanh răng – bánh răng) thông minh, độ bền bỉ vượt trội và khả năng đáp ứng cực nhanh.
Tại Vankimphat.com, chúng tôi tự hào là đơn vị cung cấp chính hãng dòng sản phẩm Đầu khí nén AT190, mang đến giải pháp tối ưu cho mọi hệ thống đường ống từ nhỏ đến lớn. Bài viết 9000 từ này sẽ không chỉ giúp bạn hiểu rõ về sản phẩm, mà còn là cẩm nang kỹ thuật để bạn lựa chọn, lắp đặt và bảo trì thiết bị một cách tốt nhất.
Tại sao bạn nên đọc bài viết này?
Kỹ sư thiết kế: Nắm rõ thông số kỹ thuật để tính toán mô-men xoắn chính xác.
Nhà thầu EPC: Hiểu về tiêu chuẩn lắp đặt ISO 5211 để đồng bộ hóa hệ thống.
Kỹ thuật vận hành: Biết cách bảo trì, sửa chữa khi gặp sự cố.
Chủ đầu tư: Tìm ra giải pháp tiết kiệm chi phí nhưng vẫn đảm bảo hiệu suất.
Hãy cùng Vankimphat.com khám phá mọi ngóc ngách của Đầu khí nén Double Acting AT190.
Trước khi đi sâu vào sản phẩm, chúng ta cần hiểu "AT" là viết tắt của "Actuator" hoặc đôi khi được hiểu là "Aluminum Twin" (sinh đôi bằng nhôm), ám chỉ cấu tạo song song bên trong. Dòng AT được phát triển dựa trên tiêu chuẩn khắt khe của châu Âu, đặc biệt là ISO 5211 và VDI/VDE 3845, nhằm tạo ra một chuẩn mực chung cho việc kết nối giữa van và đầu truyền động.
Đầu khí nén Double Acting AT190 là đại diện cho phân khúc tải trọng trung bình - nặng. Con số "190" thường chỉ kích thước thân thiết bị (khoảng cách tâm hoặc lực đẩy), khẳng định một sản phẩm có sức mạnh vượt trội so với các dòng AT52, AT83 hay AT105 thông thường.
Trái tim của Đầu khí nén Double Acting AT190 nằm ở cơ chế hoạt động thanh răng và bánh răng. Khác với các loại đầu khí nén cánh tạt (Scotch Yoke) thường thấy trong các ứng dụng van bướm đường kính lớn, AT190 sử dụng cơ chế đối xứng hoàn hảo.
Nguyên lý cụ thể như sau:
Cấu tạo bên trong: Gồm một trục trung tâm (output drive) được gắn bánh răng. Ở hai bên bánh răng là hai piston (pít-tông) có gắn thanh răng (rack) đối diện nhau.
Pha 1 (Cấp khí để mở): Khi khí nén được cấp vào cổng khí "A" (thường nằm ở giữa thân), khí sẽ tràn vào khoang giữa hai piston, đẩy hai piston chuyển động tuyến tính ra hai phía đối diện. Chuyển động thẳng của piston thông qua thanh răng sẽ kéo bánh răng trung tâm xoay theo chiều kim đồng hồ (hoặc ngược lại), từ đó mở van.
Pha 2 (Cấp khí để đóng): Ngược lại, khi khí nén được cấp vào cổng khí "B" (hai đầu thân), khí sẽ đẩy hai piston từ ngoài vào trong. Lúc này thanh răng kéo bánh răng xoay ngược chiều, đóng van.
Ưu điểm của cơ chế này:
Tuyến tính hóa mô-men xoắn: Mô-men xoắn đầu ra của đầu AT190 gần như không đổi trong suốt hành trình (0-90-180 độ), rất phù hợp để điều khiển van bi và van bước vốn cần lực khởi động lớn nhưng lực duy trì nhỏ.
Đối xứng hoàn hảo: Tốc độ đóng/mở là như nhau nếu lưu lượng khí cấp vào hai đầu bằng nhau (Double Acting).
Hiệu suất cao: Tổn thất ma sát cực kỳ thấp nhờ vòng đệm và ổ bi POM/Teflon.
Đây là câu hỏi mà bất kỳ ai mua Đầu khí nén AT190 cũng cần biết. Tại sao lại có "Double Acting" trong tên sản phẩm?
| Đặc điểm | Double Acting (DA) | Single Acting / Spring Return (SR) |
|---|---|---|
| Cấu tạo | Không có lò xo. Chỉ có piston và thanh răng. | Có lò xo tích hợp trong khoang piston. |
| Nguyên lý | Cấp khí để mở, cấp khí để đóng. | Cấp khí để mở (nén lò xo), mất khí thì lò xo đẩy về đóng. |
| Tính an toàn | Khi mất khí nén, van sẽ dừng tại vị trí hiện tại. | Khi mất khí nén, van tự động return về vị trí an toàn (thường là đóng). |
| Mô-men xoắn | Ổn định, không đổi. | Giảm dần ở hành trình cuối (do lò xo bị nén càng mạnh). |
| Giá thành | Rẻ hơn, dễ bảo trì hơn. | Đắt hơn do có hệ thống lò xo phức tạp. |
Ứng dụng thực tế: Đầu khí nén Double Acting AT190 được ưa chuộng trong các hệ thống có nguồn khí nén ổn định, nơi không yêu cầu trạng thái an toàn khi mất điện/khí, hoặc hệ thống có bình tích áp dự phòng. Nếu bạn cần van tự động đóng khi có sự cố, hãy chọn SR. Nếu cần tiết kiệm và điều khiển linh hoạt (giữ van ở bất kỳ vị trí nào), hãy chọn DA.
Khi trao đổi kỹ thuật với đội ngũ Vankimphat.com, quý khách cần nắm rõ các thông số dưới đây để đảm bảo lựa chọn đúng chủng loại. Mặc dù tên gọi là AT190, thông số có thể dao động nhỏ giữa các hãng sản xuất (Vankimphat nhập khẩu thương hiệu uy tín hàng đầu), nhưng nhìn chung sẽ nằm trong khung chuẩn:
Kiểu truyền động: Khí nén, dạng piston đôi (Rack & Pinion).
Dạng tác động: Double Acting (Tác động kép).
Áp suất khí vận hành:
Tối thiểu: 2.5 bar (36 psi) – dưới ngưỡng này piston có thể không dịch chuyển do ma sát.
Tối đa: 8 bar (116 psi) – vượt ngưỡng này có thể gây hư hỏng vòng đệm và thân nhôm.
Khuyến nghị: 5.5 - 6.5 bar để tối ưu tuổi thọ .
Nhiệt độ làm việc:
Tiêu chuẩn (NBR): -20°C đến +80°C.
Thấp nhiệt (Silicon/FKM): -40°C đến +80°C.
Cao nhiệt (FKM/Viton): -15°C đến +150°C.
Môi chất khí: Khí nén sạch, khô hoặc đã qua lọc dầu. Có thể sử dụng khí Nito (Nitrogen) cho các ứng dụng đặc biệt .
Đây là bảng tra cứu quan trọng để chọn Đầu khí nén Double Acting AT190 cho van bướm hoặc van bi. Mô-men xoắn của AT190 phụ thuộc vào áp suất khí cấp vào.
| Áp suất khí (bar) | 3 bar | 4 bar | 5 bar | 5.5 bar | 6 bar | 7 bar | 8 bar |
|---|---|---|---|---|---|---|---|
| Mô-men xoắn tại 0° (N.m) | 400 | 540 | 680 | 750 | 820 | 960 | 1100 |
| Mô-men xoắn tại 90° (N.m) | 470 | 630 | 790 | 870 | 950 | 1110 | 1270 |
Lưu ý: Mô-men xoắn của Đầu khí nén Double Acting thường cao hơn ở cuối hành trình (do diện tích chịu áp của piston tăng lên khi ở góc 90 độ so với lúc bắt đầu mở). Hãy luôn chọn hệ số an toàn (Safety Factor) là 20-30% so với mô-men yêu cầu của van.

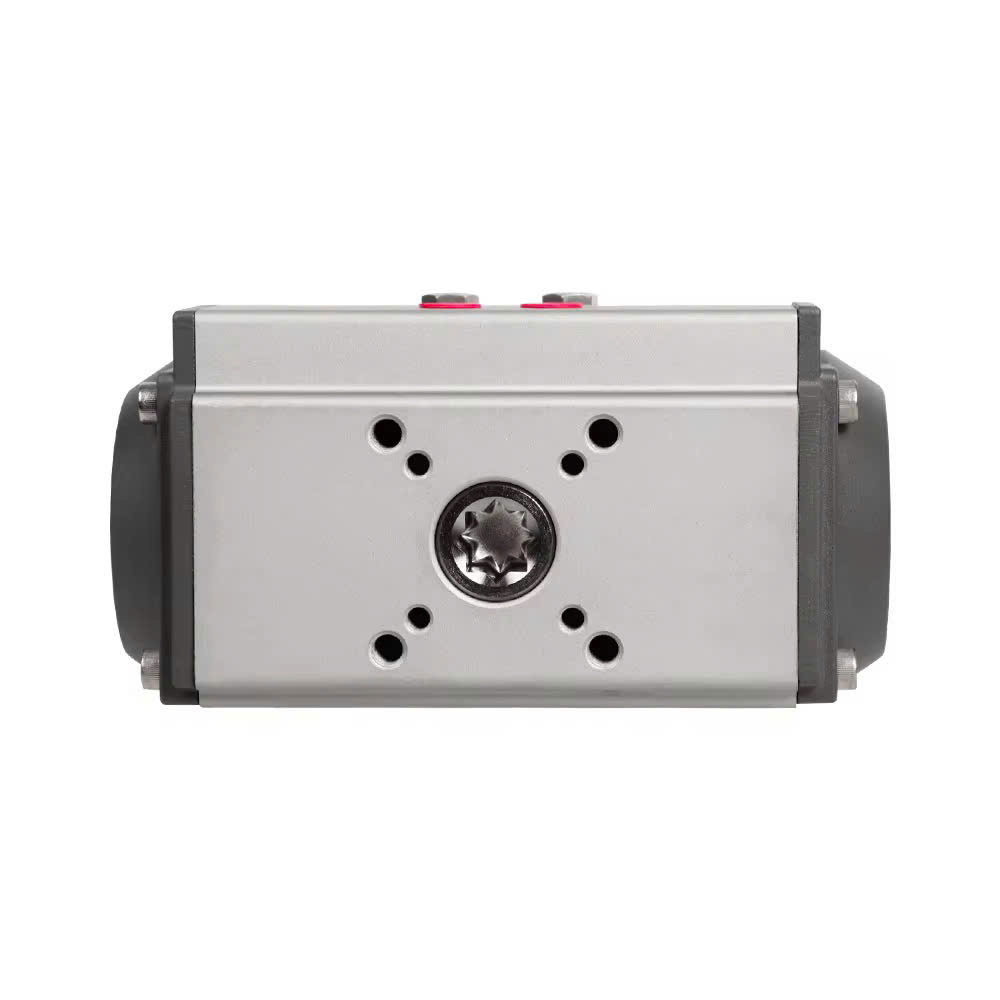

Đầu khí nén AT190 được thiết kế để lắp trực tiếp với van có mặt bích theo chuẩn quốc tế ISO 5211 mà không cần giá đỡ trung gian.
Mặt bích đầu ra (Output Drive): F10, F12, F14 (tùy theo tùy chọn trục ra).

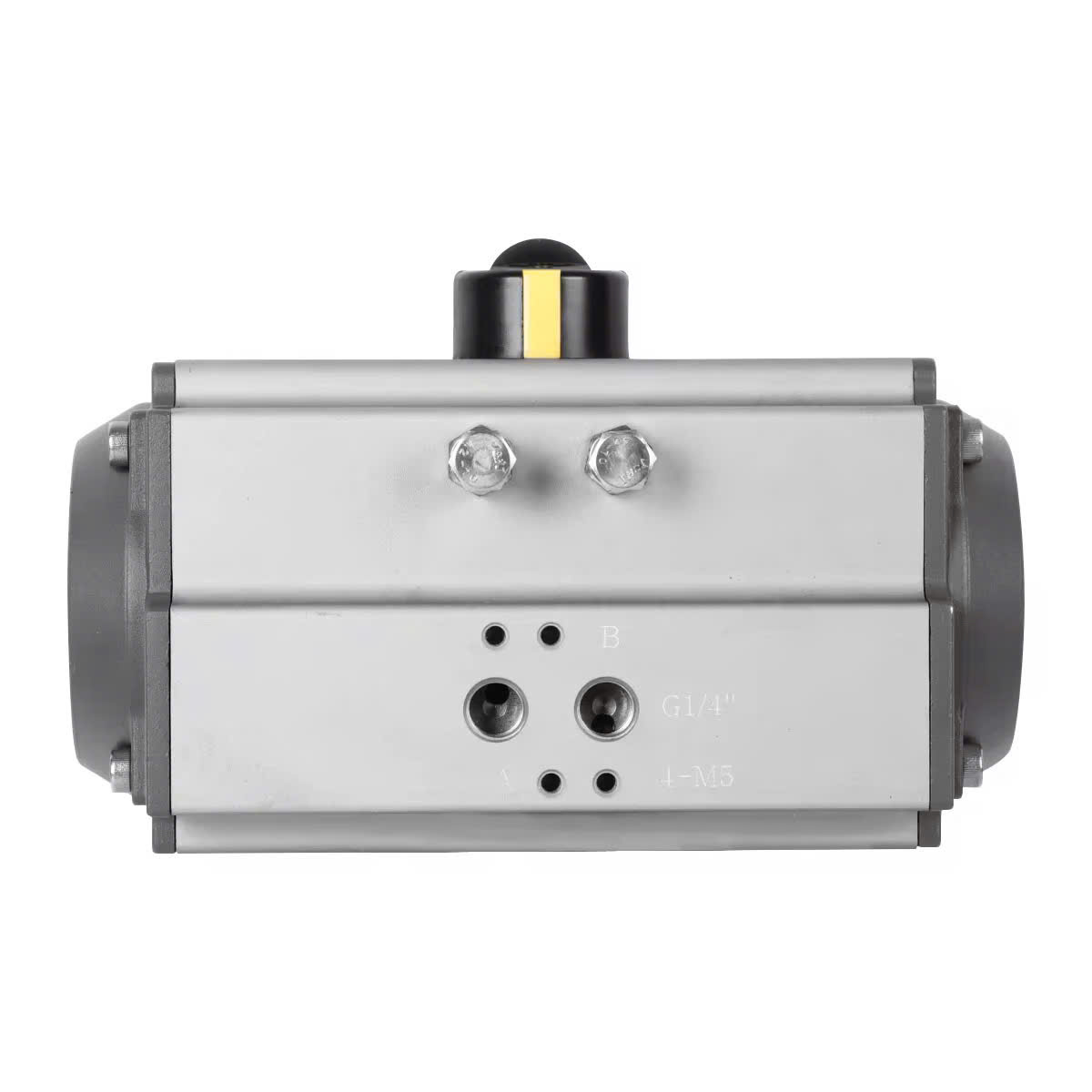

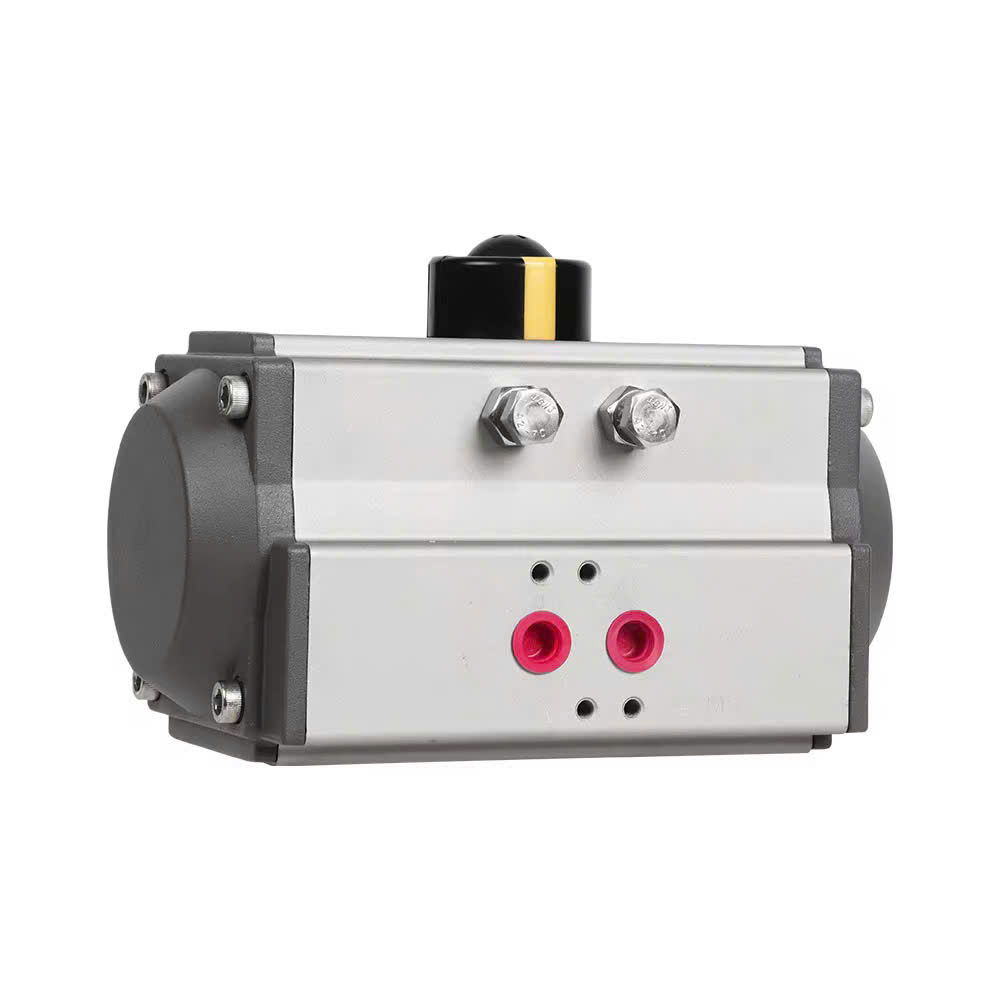

Kết nối khí nén (Air Ports): Ren G 1/4" (PT 1/4) hoặc NPT 1/4.

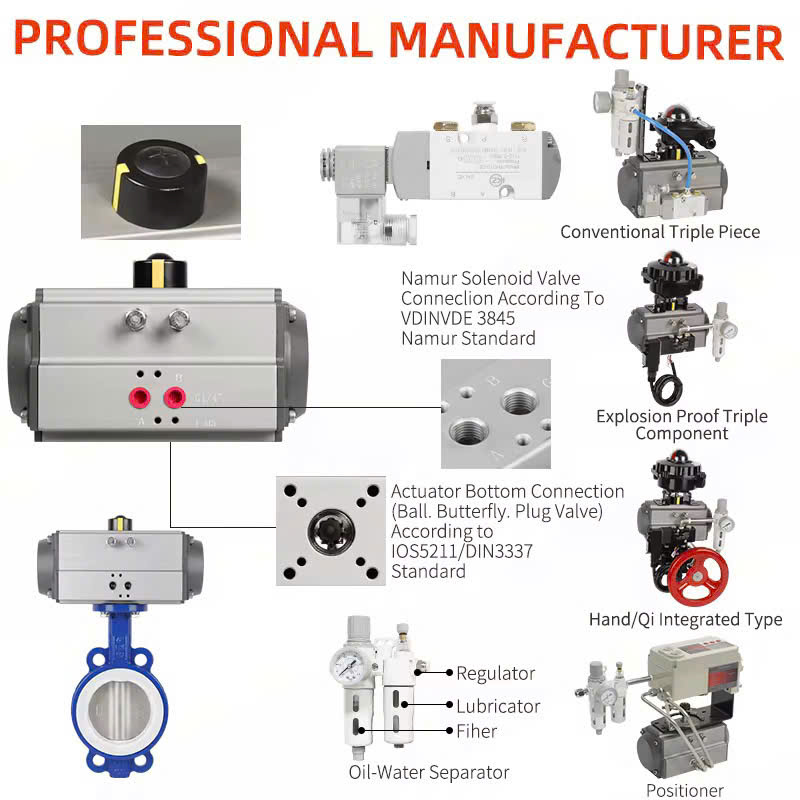

Kết nối phụ kiện (Accessories - NAMUR): Chuẩn VDI/VDE 3845, cho phép lắp trực tiếp bộ điều khiển vị trí (Limiter Switch) hoặc van điện từ (Solenoid Valve) mà không cần ống nối cồng kềnh.
Trên thị trường hiện nay có rất nhiều nơi bán đầu khí nén AT190, nhưng không phải nơi nào cũng mang đến giá trị thực sự. Vankimphat.com không chỉ đơn thuần bán thiết bị, chúng tôi cung cấp giải pháp toàn diện.
Chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới như (hãy liệt kê thương hiệu bạn đang bán, ví dụ: Aira, Automa, Kosaplus, hay Taiwan). Mỗi sản phẩm Đầu khí nén Double Acting AT190 xuất xưởng đều có:
Tem chống hàng giả, mã QR truy xuất nguồn gốc.
Chứng chỉ CO, CQ đầy đủ.
Bảo hành lên đến 12-18 tháng.

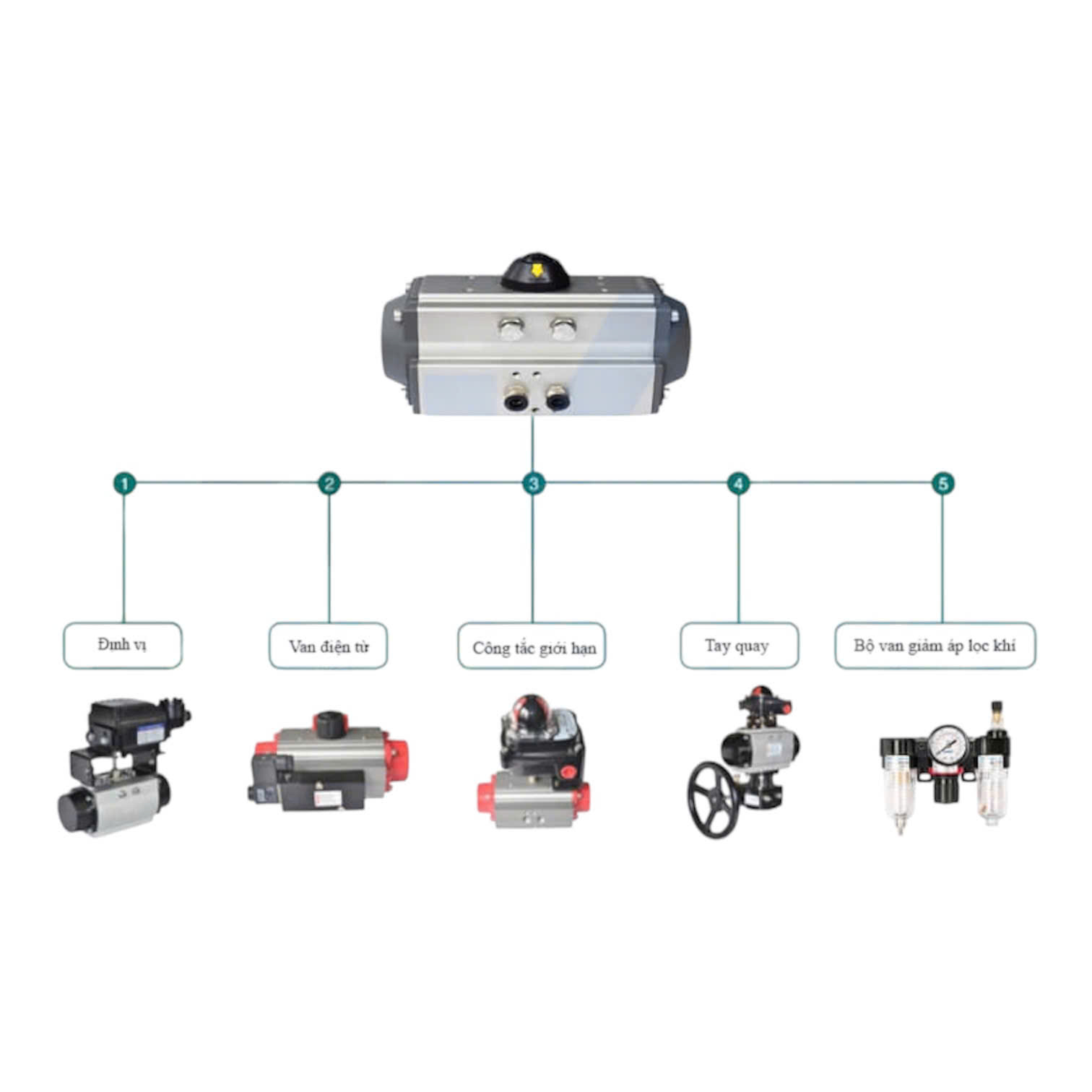

Khi mua Đầu khí nén AT190 tại Vankimphat, quý khách có thể mua kèm bộ Combo hoàn chỉnh bao gồm:
Van đảo chiều (Solenoid Valve 5/2): Chất liệu nhôm hoặc inox, coil điện 24V, 110V, 220V.
Bộ lọc – điều chỉnh áp suất (Filter Regulator): Đảm bảo nguồn khí sạch cho đầu AT190.

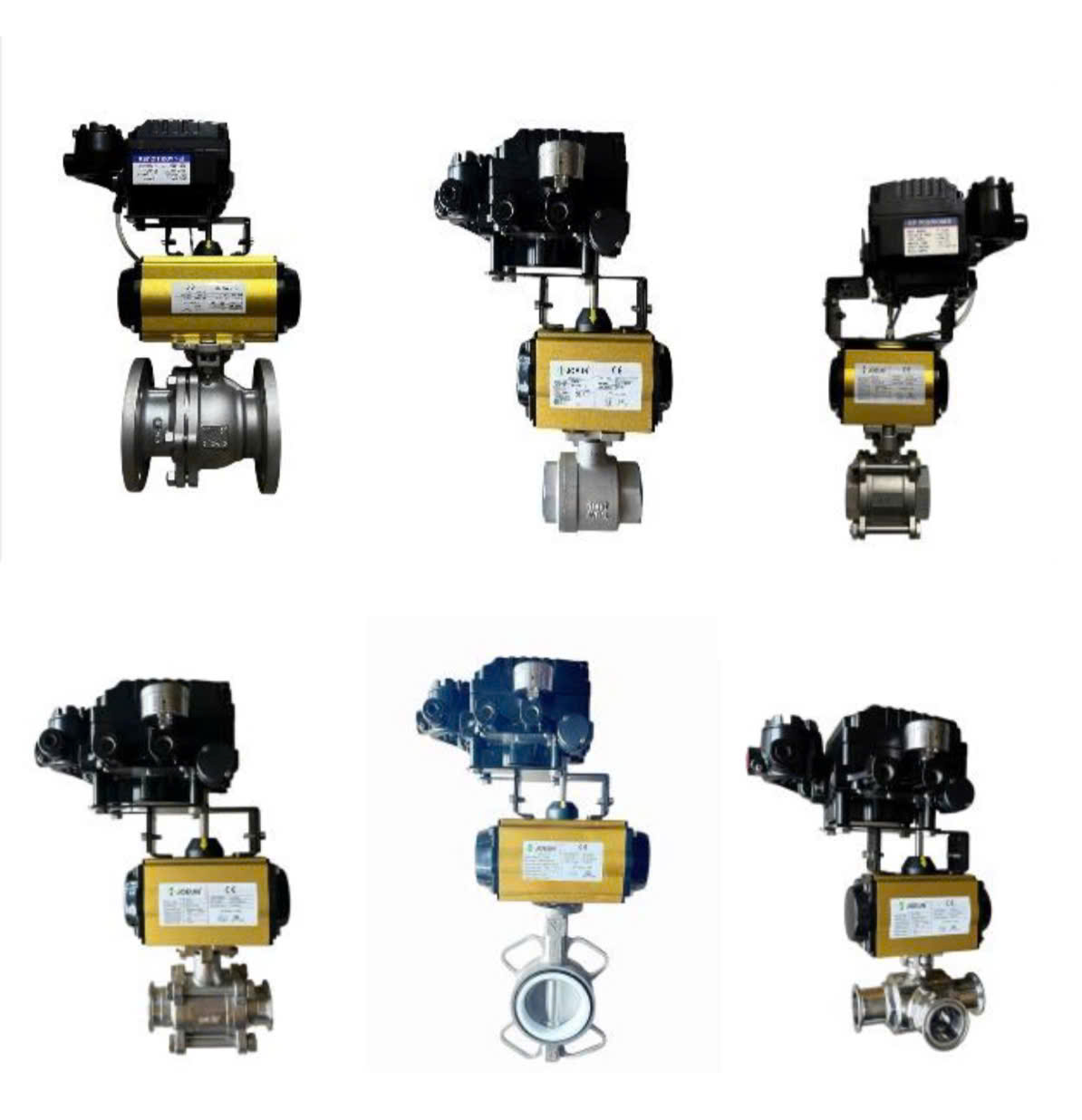

Công tắc giới hạn (Limit Switch Box): Tín hiệu đóng/mở về tủ điều khiển trung tâm (PLC).

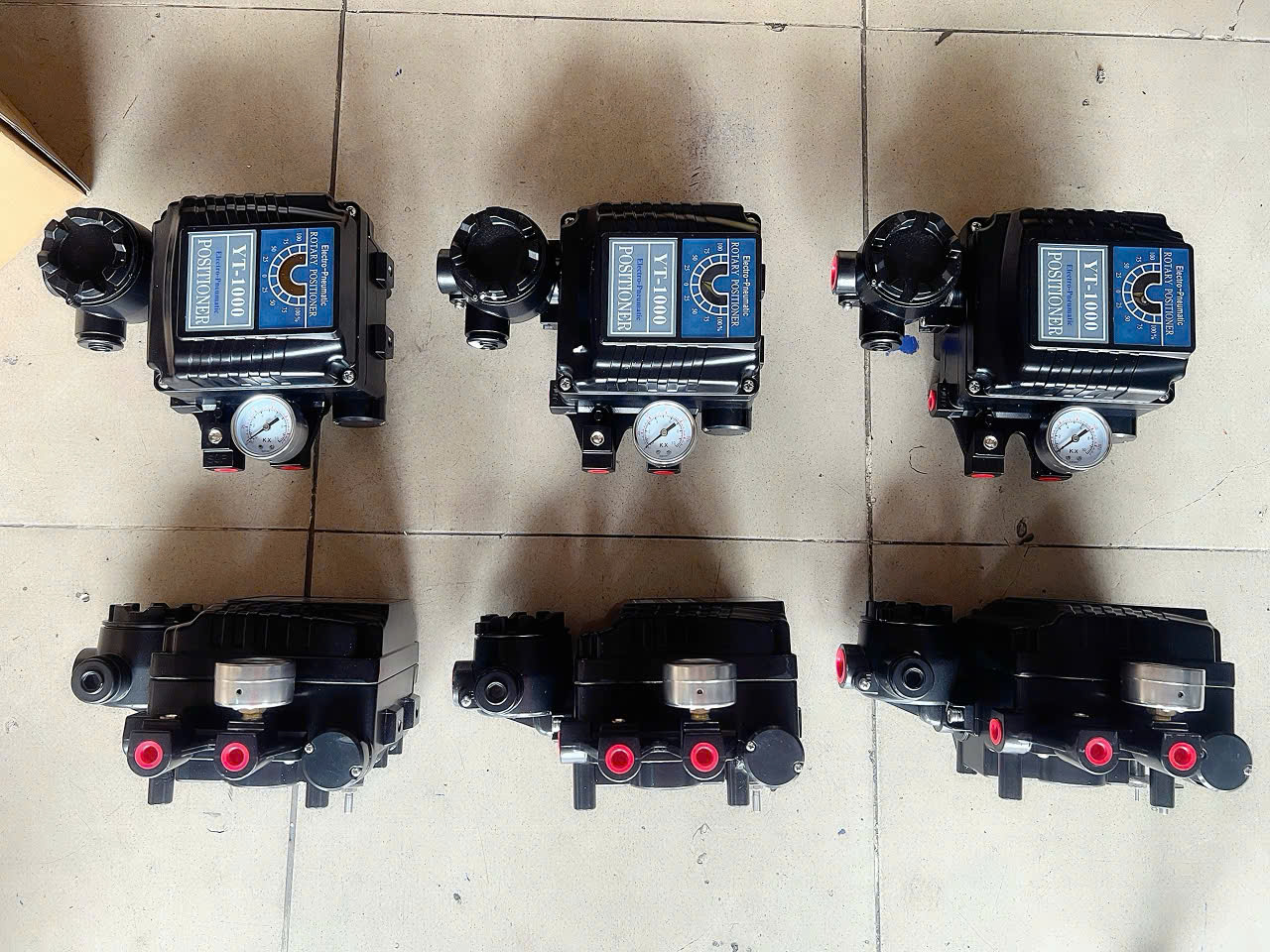

Bộ định vị (Positioner - 4-20mA): Điều khiển van góc mở bất kỳ, không chỉ đóng/mở hoàn toàn.
Với đội ngũ kỹ sư giàu kinh nghiệm, Vankimphat sẽ giúp bạn tính toán Hệ số an toàn khi chọn mô-men xoắn. Sai lầm phổ biến nhất khi chọn Đầu khí nén Double Acting AT190 là chỉ nhìn vào mô-men xoắn danh định của van lúc quay, mà quên mất các yếu tố môi trường:
Ma sát của gioăng làm kín khi van cũ.
Áp suất ngược dòng (Differential Pressure) tác động lên đĩa van/bi van.
Độ nhớt của môi chất (Dầu nhớt khó đóng mở hơn nước).
Hãy để chúng tôi tính toán giúp bạn để tránh tình trạng "hụt hơi" không đóng nổi van.
Đầu khí nén Double Acting AT190 có mặt ở hầu hết các nhà máy hiện đại. Dưới đây là những ứng dụng điển hình:

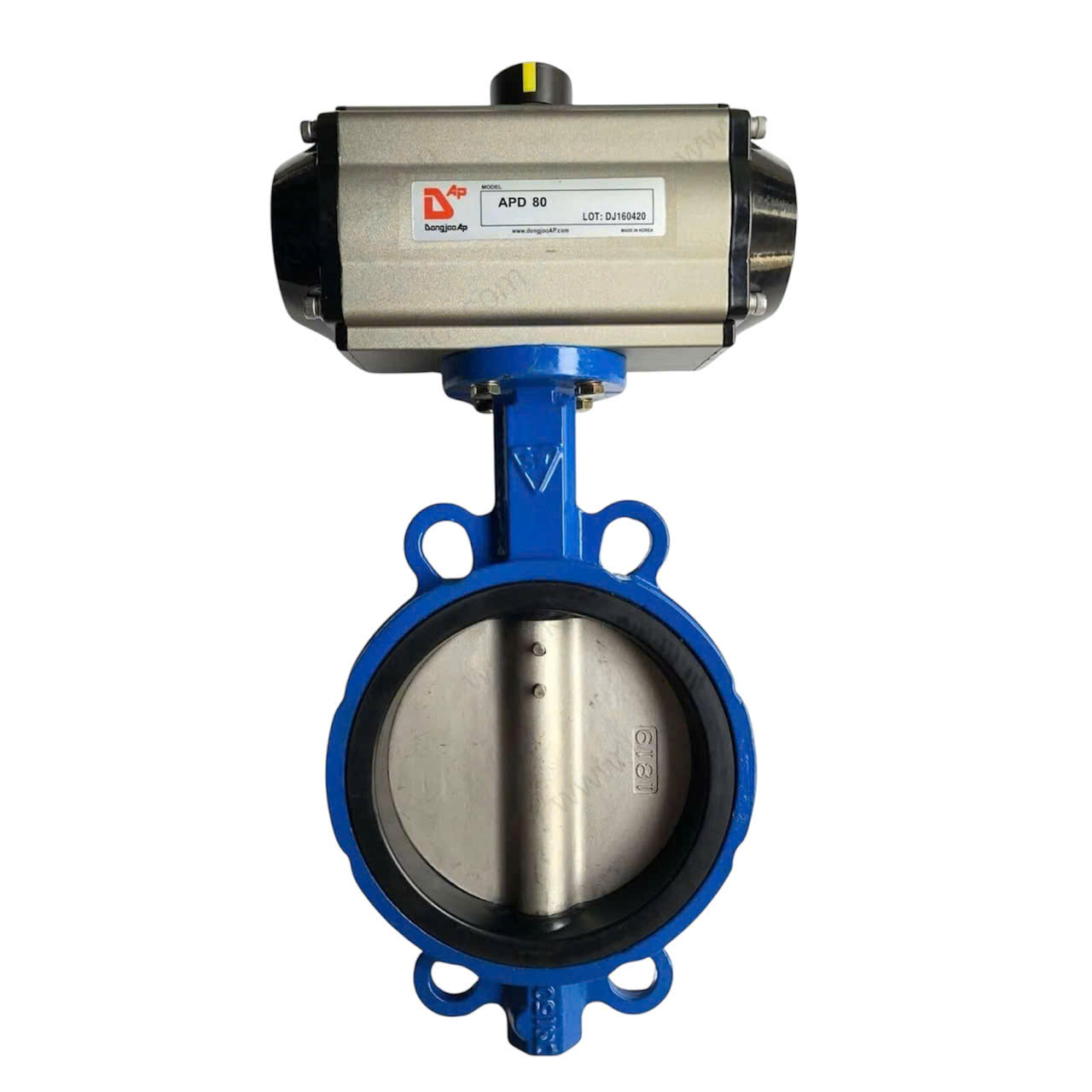

Van bướm điều khiển khí nén cho đường ống từ DN150 đến DN300.
Môi trường làm việc: Ẩm ướt, hóa chất tẩy rửa nhẹ.
Lợi thế AT190: Vỏ nhôm được phủ sơn tĩnh điện chống ăn mòn tốt, hoạt động bền bỉ ngoài trời.

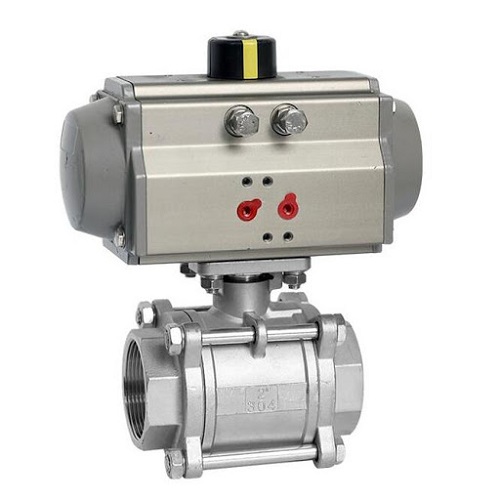

Van bi inox, van cổng cho các đường ống dẫn dầu, khí gas, hóa chất ăn mòn.
Yêu cầu: An toàn chống cháy nổ. Đầu AT190 có thể lắp với bộ phận hồi tiếp tín hiệu dạng NAMUR và van điện từ Ex (chống cháy nổ).
Đặc điểm: Cần mô-men xoắn lớn để cắt đứt dòng chảy có áp suất cao.
Van bi vệ sinh (Sanitary Ball Valve), van bướm kẹp (Clamp Butterfly Valve).
Lợi thế: Bề mặt nhôm của Đầu khí nén AT190 mịn, không bám bẩn, dễ dàng lau chùi khi vệ sinh nhà máy (CIP/SIP). Tuy nhiên, cần lưu ý không để hóa chất tẩy rửa mạnh bắn trực tiếp lên thân.
Điều khiển van hơi nóng (Nhiệt độ cao). Lúc này, chúng ta cần phiên bản High Temp của AT190 với vòng đệm Viton (FKM) chịu nhiệt lên đến 150°C .
Ứng dụng trong hệ thống làm mát, hệ thống xả đáy lò hơi.
Môi trường nhiều bụi bẩn, rung lắc.
Giải pháp: Sử dụng bộ lọc khí cỡ lớn và van đảo chiều có điện từ công suất cao để điều khiển Đầu khí nén AT190 hoạt động ổn định.
Việc lắp đặt Đầu khí nén Double Acting AT190 tưởng chừng đơn giản nhưng nếu sai sót có thể dẫn đến rò rỉ khí hoặc vỡ bánh răng trung tâm.
Kiểm tra khớp nối: Xác định loại trục kết nối giữa đầu AT190 và van. Phổ biến nhất là khớp vuông (Square), khớp chữ nhật, hoặc trục then.
Điều chỉnh vị trí "Stop": Đầu khí nén AT190 có 2 vít cơ khí (điều chỉnh góc mở) ở 2 đầu. Trước khi lắp van, hãy xoay tay hoặc cấp khí nhẹ để đưa đầu AT190 về vị trí 0 độ (đóng). Vặn chặt vít dừng (Stop screw) để khớp nối vào đúng vị trí.
Siết bu lông: Sử dụng bu lông cường độ cao, siết đều lực theo đường chéo. Tuyệt đối không dùng tay siết quá chặt nếu không có cờ lê lực vì thân nhôm AT190 có thể bị nứt.
Cổng A (Port A): Thường là cổng trung tâm. Cấp khí vào đây để mở van.
Cổng B (Port B): Thường là 2 cổng ở hai đầu. Cấp khí vào đây để đóng van.
Lưu ý tốc độ: Nếu van đóng mở quá nhanh gây búa nước (Water Hammer), hãy lắp thêm van tiết lưu một chiều (Speed Controller) ở cổng xả của Đầu khí nén AT190 để giảm tốc độ piston.
Khí nén phải qua bộ lọc (Filter) để loại bỏ nước và cặn bẩn. Nước lọt vào bên trong sẽ làm rỉ sét lò xo (nếu có) và gây kẹt piston.
Không nên bôi trơn dầu quá nhiều. Đầu khí nén AT190 thường được bôi trơn vĩnh viễn (Life-time lubrication). Chỉ cần nhỏ vài giọt dầu đặc chủng nếu khí quá khô hoặc van vận hành tần suất cao.
Dù là dòng sản phẩm cao cấp, Đầu khí nén Double Acting AT190 cũng có thể gặp sự cố sau thời gian dài sử dụng.
| Triệu chứng | Nguyên nhân có thể | Giải pháp |
|---|---|---|
| Không chạy, không có tiếng kêu | Mất nguồn khí, Van điện từ hỏng coil. | Kiểm tra nguồn khí tổng, kiểm tra đèn báo van điện từ. |
| Chạy rất chậm, yếu | Áp suất khí thấp, lưu lượng cấp không đủ. | Tăng áp suất, thay ống dẫn khí có đường kính lớn hơn. |
| Rò rỉ khí ở thân | Gioăng làm kín (O-ring) giữa thân và nắp bị chai cứng. | Thay bộ gioăng mới (Vankimphat cung cấp đầy đủ phụ tùng thay thế). |
| Rò rỉ khí ở cổng xả khi van đang dừng | Gioăng piston (Piston seal) bị mòn. | Tháo đầu AT190, thay gioăng piston, làm sạch bên trong. |
| Không thể đóng/mở hết hành trình | Vít cơ khí (Stop screw) bị lỏng hoặc sai cài đặt. | Cân chỉnh lại vít dừng. |
Chúng tôi khuyến nghị sau 500.000 lần vận hành hoặc 3-5 năm, bạn nên thay thế toàn bộ gioăng cao su bên trong Đầu khí nén AT190 để đảm bảo hiệu suất.
Tháo 4 bu lông nắp cuối (end cap).
Đẩy nhẹ piston ra ngoài.
Vệ sinh sạch cặn bẩn trong khoang nhôm.
Thay vòng đệm mới, bôi trơn lớp mỡ mỏng.
Lắp ngược lại.
Nhiều khách hàng băn khoăn: "Tôi có nên chọn AT190 hay AT130, AT210?".
Đầu AT52 - AT83 - AT105: Kích thước nhỏ và trung bình, mô-men xoắn < 500 Nm. Dùng cho van bi nhỏ DN25-DN80 hoặc van bướm DN50-DN150.
Đầu AT190: Cỡ trung - lớn. Mô-men xoắn lên đến ~1000-1200 Nm. Đây là lựa chọn tối ưu cho van bướm DN200-DN300 hoặc van bi DN100-DN150 (tùy áp suất). Nó mạnh hơn AT105 rõ rệt nhưng lại không cồng kềnh như AT210.
Đầu AT210/AT265: Cỡ đại, dành cho van bướm DN400 trở lên hoặc van bi công nghiệp hạng nặng.
Kết luận: Đầu khí nén Double Acting AT190 là "chiếc áo vừa vặn" hoàn hảo cho các nhà máy vừa và lớn, không quá nhỏ để thiếu lực, không quá to để gây lãng phí chi phí đầu tư.
Q1: Đầu khí nén Double Acting AT190 có dùng được cho van nước muối (mặn) không?
A: Được. Tuy nhiên, môi trường biển ăn mòn nhôm rất tốt. Bạn nên yêu cầu phiên bản phủ sơn Epoxy đặc biệt hoặc chọn vật liệu thân bằng thép không gỉ (Stainless Steel 316) thay vì nhôm nếu có điều kiện.
Q2: Làm sao để biết AT190 đang ở trạng thái mở hay đóng khi mất điện?
A: Trên đỉnh đầu AT190 có bộ chỉ thị vị trí (Visual Indicator) dạng mắt bọ hoặc nắp nhựa. Khi trục xoay, nó sẽ hiển thị màu ĐỎ (Open - Mở) hoặc XANH (Close - Đóng) .
Q3: Tôi có thể biến Đầu khí nén Double Acting AT190 thành Single Acting được không?
A: Không. Cấu tạo khoang chứa piston của DA và SR là khác nhau (SR có chỗ để lò xo). Bạn không thể tự ý lắp lò xo vào đầu DA vì sẽ không có chỗ chứa. Hãy mua đúng chủng loại SR nếu cần chức năng an toàn.
Q4: Vì sao đầu AT190 của tôi bị rò rỉ khí qua lỗ thoát khí trên đỉnh?
A: Đó là dấu hiệu của việc vòng đệm trục trung tâm (output shaft seal) đã hỏng. Cần thay thế ngay để tránh khí lọt vào hộp số hoặc phòng điều khiển.
Q5: Mua Đầu khí nén AT190 ở đâu tại TP.HCM (HCM) và Hà Nội uy tín?
A: Vankimphat.com có kho hàng tại cả hai miền Nam - Bắc. Chúng tôi hỗ trợ giao hàng nhanh chóng, cam kết giá tốt nhất thị trường cho dòng AT190.
